一、過程標準

1.適用範圍

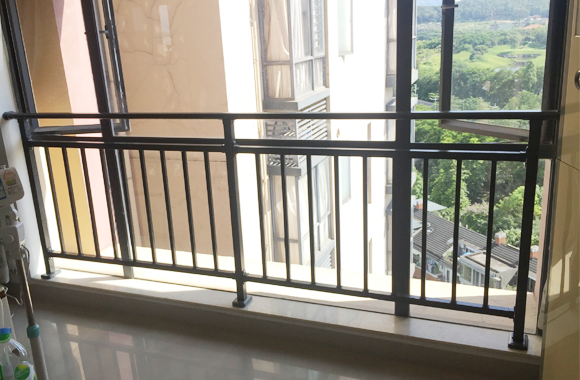

護窗欄杆適用於陽台、平台(包括屋頂)、樓梯窗欄杆及其他鋼欄杆。

2.護窗欄杆工藝流程

工廠製作→現場放線、預埋件施工→工廠金屬基層防鏽處理→工廠噴塗底麵漆→工廠包裝後運輸至現場→欄杆安裝→連接點處理。

3、現場放線，內置零件

護窗欄杆的安裝位置、高度和預埋件位置應在現場確認。該工作應在牆麵抹灰完成後開始抹灰施工前進行。預埋件為後部預埋件。抹灰灰餅完成後，用鋼膨脹螺栓將6mm厚的鋼板固定在牆麵上。預埋件的深度應保證抹灰後預埋件和螺栓帽隱蔽，預埋件安裝前應進行防鏽處理。

4、工廠生產的底漆、油漆等。，應根據設計要求確定鋼構件的厚度、油漆類型和厚度等。

5.欄杆安裝

護窗欄杆可在牆麵膩子完成後安裝。樓層放樣完成後，其他樓梯欄杆可在樓層施工前安裝。抹灰完成後安裝護窗欄杆；陽台和平台鐵欄杆應在外牆貼磚前完成。欄杆進入現場後，欄杆可與預埋件直接連接。應注意的是，每根欄杆應與原始測量數據一一對應，以防止安裝後出現鋼筋斷裂的情況。

6、連接點處理

如果焊縫不能被未來的土建抹灰層覆蓋，焊縫需要打磨光滑。棒材采用手工拋光除鏽、脫脂和塗漆。油漆類型和厚度與大麵欄杆相同:連接點處理完成後，土建單位可對該處土建工程進行收尾處理。

二.控製標準和預防措施

1.當臨時空氣高度低於24m時，欄杆高度不得低於1.05m，當臨時空氣高度高於24m和24m時，欄杆高度不得低於1.10m(包括中高層住宅)；樓梯欄杆和窗戶防護欄杆的高度不得小於0.9m；如果底部有寬度大於或等於0.22米、高度小於或等於0.45米的可踩踏部件，則應從可踩踏部件的頂麵開始計算。當室內外高差大於0.7m，窗台高度小於0.9m時，需要安裝窗戶護欄。窗戶護欄是沿牆設置還是沿窗設置，應谘詢主管部門後實施。樓梯水平段欄杆長度大於0.50米時，欄杆高度不得小於1.05米

2、欄杆離地麵或屋頂高度0.10m不應留有空白；如果高於45m，應考慮防雷和接地。

3、住宅、托兒所、幼兒園、中小學校和特殊活動場所的兒童欄杆必須用來防止兒童攀爬結構。

4.護窗欄杆構件的淨距不得大於0.11米

5、欄杆高度不允許有負誤差，欄杆間距不允許有正誤差。安裝垂直度偏差不大於3毫米

6.欄杆投標前，應確認欄杆的設計型號，並規定材料、油漆顏色和品牌。施工前應製作施工模板，確認無誤後方可進行大規模施工。

7、材料進場後，應檢查橫杆厚度、杆件鍍鋅部位、漆膜厚度、工廠加工焊縫連接牢固度和油漆表觀質量等。

8.如果鋼軌長度超過4m，應在鋼軌中間增加支撐點，防止鋼軌晃動。

三.記錄控製

1.現場移交記錄

2、材料出廠合格證和出廠試驗報告等。

3.設計模板確認表和施工模板確認表。

4、現場檢查記錄在

護窗欄杆施工技術標準

一、過程標準

1.適用範圍

適用於陽台、平台等鋁合金玻璃欄杆。

2.工藝流程

現場放線、預埋件施工、工廠材料準備和切割、欄杆構件安裝、玻璃安裝、扶手安裝、膠粘、清潔和保護。

3、現場放線，內置零件

欄杆的安裝位置、高度和預埋件位置應在現場確認。抹灰工程應在抹灰施工開始前進行，抹灰和體牆抹灰完成後進行。根據土建單位給出的欄杆、欄杆框架圖和標高控製點、出入口線和軸線位置，進行柱架和調整，確定預埋件位置和柱尺寸，並做好標記和記錄。對於弧形欄杆，應根據現場實際尺寸重新檢查圖紙。扶手應采用弧形欄杆。立柱和扶手之間的連接應平滑自然。圖紙尺寸可以適當調整。欄杆基礎高度，土建單位應根據標高和圖紙尺寸要求進行調整。

根據圖紙要求，鍍鋅鋼板和鍍鋅鋼管芯套應在車間加工，芯套和鋼板應焊接成一體。焊縫應符合設計要求:飽滿，無夾渣，除鏽防腐。預埋件的安裝應根據測量放線確定的位置進行，且應牢固、不鬆動。

4.欄杆安裝

預埋件安裝完成後，欄杆安裝可在貼磚前完成。成品或半成品隻能在現場栓接，不允許在現場進行材料加工。垂直和水平杆安裝→玻璃安裝和粘接→移交前扶手麵杆安裝。如果以後要安裝欄杆，欄杆不得鬆動或翹曲，欄杆的高度、角度和結構應符合設計要求。轉角弧度正確，與相鄰扶手連接順暢，接縫嚴密平整，表麵光滑、整齊美觀。

5、膠水

牆麵裝飾和清潔完成後，應塗上膠水。扶手和牆壁邊緣的密封劑(嵌縫)應使用中性矽酮耐候密封劑密封，顏色應根據建築師的要求進行調整。

二.控製標準和預防措施

1.當臨時空氣高度低於24m時，欄杆高度不得低於1.05m，當臨時空氣高度高於24m和24m時，欄杆高度不得低於1.10m(包括中高層住宅)；如果底部有寬度大於或等於0.22米、高度小於或等於0.45米的可踩踏部件，則應從可踩踏部件的頂麵開始計算。

2、欄杆離地麵或屋頂高度0.10m不應為空。

3、住宅、托兒所、幼兒園、中小學校和特殊活動場所的兒童欄杆必須用來防止兒童攀爬結構。

4、橫杆淨距不應大於0.11米；如果高於45m，應考慮防雷和接地。

5.欄杆投標前，應確認欄杆的設計型號，並規定材料、油漆顏色和品牌。施工前應製作施工模板，確認無誤後方可進行大規模施工。

6、材料進場時，應檢查橫杆的厚度、塗層厚度。

7、如鋼軌長度超過4m，應在鋼軌中間增加支撐點，防止鋼軌晃動。如果以後要安裝欄杆，欄杆不得鬆動或翹曲，欄杆的高度、角度和結構應符合設計要求。轉角弧度正確，與相鄰扶手連接順暢，接縫嚴密平整，表麵光滑、整齊美觀。

8、欄杆高度不允許有負誤差，欄杆間距不允許有正誤差。安裝垂直度偏差不大於3毫米
